要害词：建筑外墙；检测要领；过细事变；涂料施工技能；条件；流程；（2）在举行建筑外墙涂料施工前，要先对施工墙面举行修补和排除，同时将不必要举行施工的部位举行遮掩处理惩罚，警备污染。 源头：建王防水(www.paopaowa.com.cn)
择要：本文笔者就建筑外墙涂料的种类、性能检测的内容、施工过细事变以及施工的条件、技能、工艺、流程等方面举行了全面叙述，并对怎样提高建筑外墙节能涂料施工举行了细致分析。
要害词：建筑外墙；检测要领；过细事变；涂料施工技能；条件；流程；步伐
前言
随着我国经济水平的不停提高，人们的生存水平有了质的飞跃，人们对其居住环境的要求也越来越高。这一要求推动了我国建筑业的生长的同时也提高了对建筑材料的要求，要求建筑材料在原有根本上向节能环保材料举行变化。新型的节能环保建筑材料的利用已经形成了一种趋势。为此，在举行建筑墙体涂料施工的进程中，就必须议决对墙体涂料的科学化选择，过细对施工各个关键的驾御，以包管建筑墙面施工的完备性和都雅性，为人们创造节能环保的居室环境，给人们的生存带来更多美的享受。
1·建筑外墙涂料分类及其性能指标的检测要领
1.1 建筑外墙涂料的分类
我国的建筑外墙涂料紧张可以分为以下五种（如图1）：弹性三合一外墙涂料、合成树脂乳液、天然真（彩）石漆、崎岖浮雕漆、氟碳金属漆。以上物种材料除合成树脂乳液为薄质涂料外，别的均为厚质涂料，此中应用最普遍的外墙涂料合成树脂乳液。建筑外墙涂料对建筑物有着�；ず妥笆蔚淖饔茫繁Ｐ徒ㄖ馇酵苛嫌氪车慕ㄖ馇酵苛舷啾�，色彩更丰富、更节能环保也更易更新，因而环保建筑外墙涂料在我国建筑业的利用形成了一种肯定的趋势。

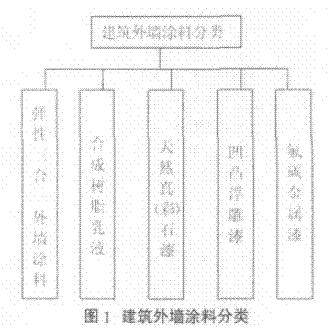

图1 建筑外墙涂料分类
1.2 建筑外墙涂料的性能指标检测
选用性能指标达标的外墙涂料是包管外墙涂料施工质量的前提，为此，就要看重对外墙涂料的性能指标检测。举行外墙涂料性能检测紧张有以下几个方面：
①对外墙涂料耐碱性的检测；②对外墙涂料耐擦洗性能的检测；③对外墙涂料低温稳固性能的检测；④对外墙涂料涂层的冻融循环性能的检测；⑤对外墙涂料耐沾污性的检测；⑥对外墙涂料耐人工老化性能的检测；⑦对外墙涂料表干的检测；⑧对外墙涂料实干的检测。只要做好了以上八个方面的外墙涂料性能指标检测，就能根据施工环境的具体环境和要求选择得当的外墙涂料，以此包管建筑外墙的施工质量。
2·举行建筑外墙涂料施工的过细事变
要包管建筑外墙涂料施工的质量，不但要选用切合的外墙涂料，在施工进程中也有一些必要过细的事变：
�。�1）只有包管了施工环境和涂料施工条件的和谐性和相容性，才气包管建筑外墙涂料施工的施工质量和施工结果，为此，在举行施工的进程中，要过细所选用的涂料品种的要求，明白涂料的利用部位以及涂料的成膜温度和特征，充实驾御涂料施工的条件，以确保涂料施工条件与施工当场环境相符合。
�。�2）在举行建筑外墙涂料施工前，要先对施工墙面举行修补和排除，同时将不必要举行施工的部位举行遮掩处理惩罚，警备污染。
（3）涂料基层含水率的多少，会影响涂料与基层的粘连强度，引起咬色征象孕育产生，为此，举行涂料施工要将涂刷基层含水率控制在5%左右。
�。�4）为警备建筑外墙因墙面局部不屈出现涂层开裂和失皮的征象孕育产生，就必须对墙面不屈的地方加刮107胶水泥腻子增长以强度，克制出现开裂、失皮征象。
�。�5）举行涂料施工时，尤其要过细涂料施工成膜的温度，要将温度控制在在5～12℃才气确保涂料正常成膜，包管涂料成膜的强度。为此，在温度太低的环境，比方冬天，最好制止建筑外墙的涂料施工。
（6）在举行涂料施工的进程中，要过细警备墙面反碱征象的出现，一旦出现墙面反碱征象，就必须用10%磷酸溶液举行中和处理惩罚，中和处理惩罚之后再用清水对墙面举行洗濯，待墙面天然风干之后再举行涂料施工。
3·举行建筑外墙涂料施工的流程及具体步骤
在举行建筑外墙施工的进程中，要先对墙面举行修补和排除，为使墙面平整平滑还要用腻子补平墙体，待腻子干燥后对墙面举行打磨处理惩罚并贴上玻纤维布，随后还要对墙面举行一遍刮腻子和打磨处理惩罚，然后才气开始墙面的涂料施工。具体步骤如下：
3.1 修补建筑外墙
对建筑外墙的修补分为三个方面，分别是对墙面空鼓、漏洞以及孔洞的修补。
3.1.1 对建筑外墙空鼓的修补
要是建筑外墙出现大于10cm2的空鼓，就要将出现空鼓的部位拔除并整理干净；若出现空鼓征象的部位小于10cm2，就可以接纳低黏度的环氧树脂对空鼓部位举行注射修补。
3.1.2 对建筑外墙漏洞的修补
要是墙面出现漏洞征象，对小的漏洞可利用腻子举行弥补，待腻子干燥落伍行打磨即可；对墙面上较大的漏洞，就要先将漏洞部位凿成“V”形，排除失粉尘后用水泥砂浆举行弥补，带墙面天然风干落伍行打磨即可。
3.1.3 对建筑外墙孔洞的修补
对建筑外墙举行孔洞修补的进程中，要过细区分孔洞的大小，3mm以下的孔洞只要利用腻子举行弥补处理惩罚即可；而大于3mm的墙面貌洞就必须利用水泥砂浆举行弥补。
3.2 排除建筑外墙
在对建筑外墙举行排除的进程中，要过细区分墙面脏污的性质，针对差异环境接纳差别的排除要领。举行墙面粉尘的排除可以利用扫帚、毛刷等排除东西，同时还可以接纳高压水打击的要领举行排除；对待墙面油脂类脏污可以接纳中性洗涤剂举行排除事情；而墙面灰浆则必要利用铲子或刮刀举行手动整理。
3.3 补平建筑外墙
在举行建筑外墙墙面的修补事情之后，还要利用具有较好粘连性和耐水性的腻子将墙面举行团体补平处理惩罚，以包管墙面的平整平滑。
3.4 磨平建筑外墙
打磨是建筑外墙涂料施工的紧张关键之一，在举行打磨施工的进程中必要过细以下几点：
�。�1）举行建筑外墙的打磨必须要等墙面腻子天然风干之后才气开始施工，以免造成腻子粘连砂纸的环境孕育产生影响打磨结果。（2）砂纸纸面粗细是影响打磨结果的因素之一，为此，在打磨中要过细根据墙面待磨外貌的硬度来选择砂纸的型号，同时还要根据“先粗后细”的原则来选择砂纸。
�。�3）举行打磨的进程中要过细墙面打磨后的纹理质感，同时还要过细墙面的平整性。举行打磨后还要做好对墙面尘土的排除事情。
3.5 在建筑外墙贴上玻纤维布
选用网眼密度匀称的玻纤维布，遵偱从上往下的粘贴序次举行铺贴，举行铺贴的进程中还要用沾有胶水的刮刀将贴布赶平，将贴布刮透。
3.6 在建筑墙面上打上腻子并磨平
为修平玻纤维布不屈整的征象，警备墙体外貌出现毛细漏洞，就要在贴上玻纤维布的墙面上打上腻子，将墙面刮涂平整，待墙面风干落伍行打磨处理惩罚。
3.7 涂料的刷涂
在举行建筑外墙涂料施工的进程中，要对建筑外墙举行外底一遍底漆施工和两遍面漆施工。底漆施工是影响建筑外墙施工结果的紧张因素，因为底漆施工可以大概关闭建筑墙面的碱性，提高面漆的附着力。要是在举行前面涂料施工的进程中不举行底漆施工，面漆漆膜的附着力就会低沉，墙面的碱性也会造成墙面咬色的征象孕育产生。举行第一次面漆施东西有遮掩作用，同时还可以增长墙面的丰满度；第二次面漆施工不但能包管墙面具有装饰、美化居室的作用，同时还具有抗拒环境陵犯的作用。
4·提高建筑外墙节能涂料施工质量的步伐
4.1 驾御施工材料的质量是提高建筑外墙涂料施工质量的前提
良好的建筑质量是建筑工程的灵魂，再完善的建筑结果要是没有建筑质量的包管都只是昙花一现罢了。为此，在举行建筑外墙涂料施工的进程中，要将施工质量放在首位。举行建筑外墙涂料施工之前要驾御好相干建筑涂料的质量，严格根据建筑计划、建筑环境要求以及节能环保理念合理选择建筑涂料。要对节能涂料样品举行性能指标检测，严格抵抗劣质涂料。不但云云，选定涂料后还要对送来的涂料举行严格验收，并根据涂料范例举行分类存放，从源头上包管涂料的质量。
4.2 良好的施工条件是提高建筑外墙涂料施工质量的根本由于举行建筑外墙涂料施工进程中的施工材料大部门都是水性涂料，因此对施工环境的要求也比力高。施工园地的温度要大于5℃，同时施工环境的湿度则要低于85%，只有在这样的环境中，才气包管涂料的成膜结果。以是天气是举行建筑外墙涂料施工必须要思量的因素。最好是举行建筑外墙涂料施工之前的12h以及举行涂料施工后24h内都无降雨，这样才气包管涂料成膜环境的干燥。不但云云，举行建筑外墙涂料施工的施工园地必须要有良好的通风，这样才气加快涂料的结膜进程。
4.3 范例建筑外墙节能涂料施工要领时提高建筑外墙涂料施工质量的包管
4.3.1 举行建筑外墙刷涂的操作要领
举行外墙刷涂前要先将刷毛浸湿然后再蘸取涂料，以便刷涂施工落伍行洗濯。举行涂刷施工时要将刷子与墙面的角度控制在50～70°之间，以包管刷涂的都雅性。举行刷涂后要对墙面的局部地区举行修饰，这时就要将刷子与墙面的角度控制在30～45°之间，举行快速刷涂时。在刷涂的进程中还要驾御刷涂片段之间的距离，既不能过宽，也不能过窄，以免墙面出现讨论痕迹。
4.3.2 举行建筑外墙滚涂的操作要领
与刷涂一样，举行外墙滚涂前也要先将滚筒浸湿然后再蘸取涂料。蘸取涂料时只需将滚筒的一半浸入涂猜中，取出滚筒后还要将滚筒在匀料板略微滚动，并用废纸将滚筒上多余的涂料汲取出来。在举行滚涂的进程中要根据“从上至下在自下而上”的滚涂序次举行施工，随后再举行横向滚涂，要将滚涂片段的间距连结在滚筒宽度的四倍之内，才气克制滚涂片段出现讨论痕迹，不但云云，在滚涂施工进程中，每次滚涂都要重叠滚筒的1/3，根据“先轻后重”的滚涂原则匀称用力，以包管滚涂施工的质量。
5·结语
建筑外墙节能涂料施工技能不但是建筑工程项目中必不行少的组成部门，同时还是实现和提高建筑商业代价的法宝。它不但实现了人们对生存的寻求，同时还起着美化都市环境，推动都市化进程的庞大作用。为此，在举行建筑外墙节能涂料施工的进程中，各施工单位要秉着认真认真的态度，加强对施工质量的驾御和羁系力度，为社会的配置孝顺本身的力量。
您的位置：首页>防水涂料(合成高分子)防水涂料(合成高分子)
粤公网安备 44010602005831号
